ファームウェアのアップデートについて

【ご注意】
ファームウェアの更新に失敗すると製品が動作しなくなります。必要の無い方はアップデートをお勧めしません。
ファームウェアのアップデートは、お客様ご自身の責任で行ってください。
ファームウェアのアップデートの失敗が原因による修理依頼については有償対応となります。

ファームウェアの詳細

ファームウェアVer3.0_57600について
ご要望が多かったイメージ印字のデータ転送時間を短縮させる為に、ボーレートが57600bpsになります。
従来、JP6により9600bps / 38400bpsの切替でしたが、9600bps / 57600bpsの切替となります。

ファームウェアVer3.0について
ご要望が多かった消費電力を改善し最大消費電力が2.8Aとなりました。但し印字スピードが一定になりません。
それに伴い、制御コマンド表 11ページ目の印字分割指定値に「0」が追加されました。この値を「2」にすることで、今までのファームウェアVer2.0と同じ印字スピードと消費電力になります。
Ver3.0にはVer2.0も含まれております。

ファームウェアVer2.0について
制御コマンドを2つ追加、制御コマンド表 15ページ目に追記しました。
・文字コードをUTF8とShiftJISを切り替える制御コマンドの追加
・二次元バーコード(QRコード)を150%拡大指定する制御コマンドの追加

ファームウェアバージョンの確認方法

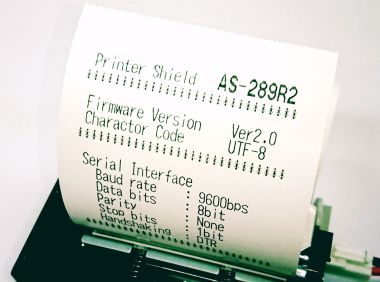

フィードスイッチ(SW1)を押したまま電源を投入するとテスト印字となります。
テスト印字を行うことで、お使いのファームウェアのバージョンの確認ができます。

ファームウェアのアップデート方法 Mbed NXP LPC1768編

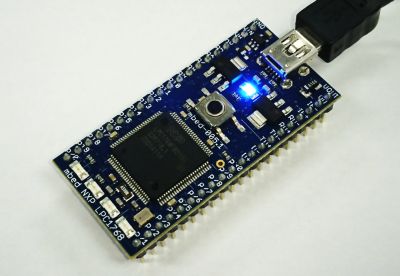

LPC1768を使ったファームウェアのアップデート方法です。
Mbedの知識が必要になります。

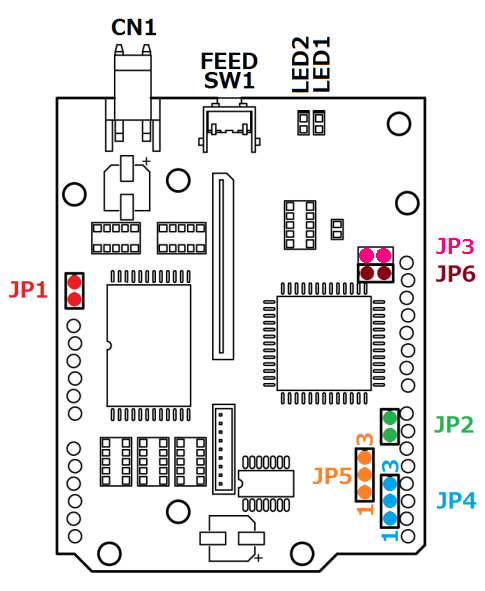

Step1 : AS-289R2のJP設定を行います
JP2 JP 出荷時の状態 JP3 ブリッジ JP3をブリッジすることでファームウェア更新モードになります。 推奨：サンハヤト製 スルーホール用テストワイヤ TTW-200 ※基板の穴系がジャン太の推奨穴径になっていない為、ジャン太は使用しないでください。 JP4 1-2 出荷時の状態 JP5 2-3 3.3V設定にします JP6 OPEN 出荷時の状態

Step2 : NXP LPC1768にファームウェア書込みプログラムを書き込みます

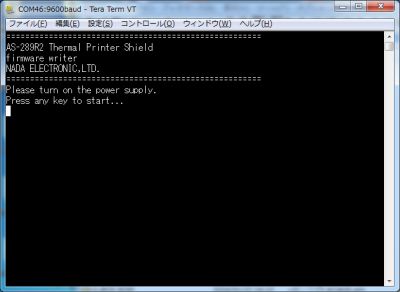

コンパイル済みbinファイルをダウンロードし、ファームウェア書込みプログラムをLPC1768に書き込みます。 ダウンロード Firmware V3.0_57600 - LPC1768 ダウンロード Firmware V3.0 - LPC1768 ダウンロード Firmware V2.0 - LPC1768 LPC1768への書き込みが完了したら、TeraTerm等のターミナルアプリケーションで起動を確認してください。 起動が確認できましたら、LPC1768とPCの接続を切り離します。

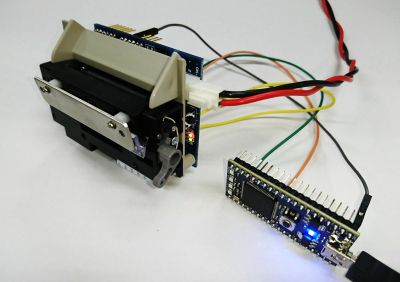

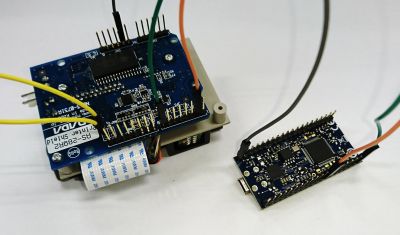

Step3 : NXP LPC1768とAS-289R2を接続します。
下記のように接続します

Step4 : ファームウェアをアップデートします

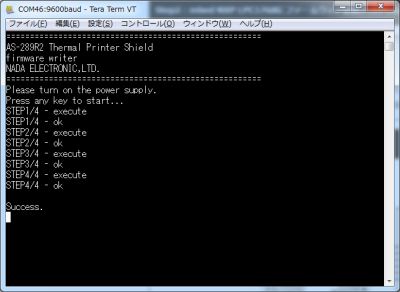

①LPC1768の電源を投入し、TeraTerm等のターミナルアプリケーションで起動を確認してください。 【重要】この時、AS-289R2の電源はOFFにしてください ②ここで、AS-289R2に電源を投入します。電源を投入するとフィードスイッチの隣にあるLED2(アンバー色)が点灯しファームウェア更新モードとなります。 ③PCのEnterキーでファームウェアの更新が始まります。約3分程度かかります。 ファームウェア更新中は、絶対に電源を切らないでください。 ＊もし、STEP1/4、STEP2/4で下記エラーが発生した場合、AS-289R2の電源をOFFにし最初から作業を見直してください。

ファームウェアのアップデート方法 Mbed NUCLEO-F401RE編

Nucleo STM32F401REを使ったファームウェアのアップデート方法です。
Mbedの知識が必要になります。

Step1 : AS-289R2のJP設定を行います
JP2 JP 出荷時の状態 JP3 ブリッジ JP3をブリッジすることでファームウェア更新モードになります。 推奨：サンハヤト製 スルーホール用テストワイヤ TTW-200 ※基板の穴系がジャン太の推奨穴径になっていない為、ジャン太は使用しないでください。 JP4 1-2 出荷時の状態 JP5 1-2 or 2-3 どちらでも構いません。STM32F401REは5Vトレラントです。 JP6 OPEN 出荷時の状態

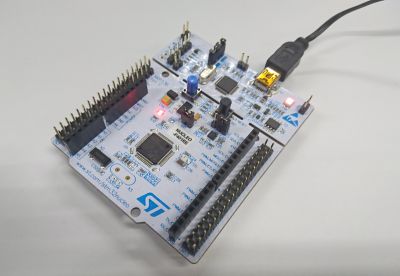

Step2 : NUCLEO-F401REにファームウェア書込みプログラムを書き込みます
コンパイル済みbinファイルをダウンロードし、ファームウェア書込みプログラムをNUCLEO-F401REに書き込みます。 ダウンロード Firmware V3.0_57600 - NUCLEO-F401RE ダウンロード Firmware V3.0 - NUCLEO-F401RE NUCLEO-F401REへの書き込みが完了したら、TeraTerm等のターミナルアプリケーションで起動を確認してください。 起動が確認できましたら、NUCLEO-F401REとPCの接続を切り離します。

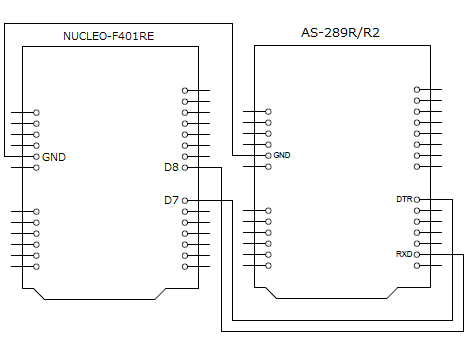

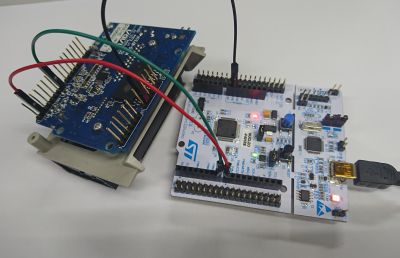

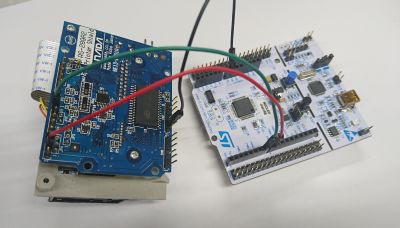

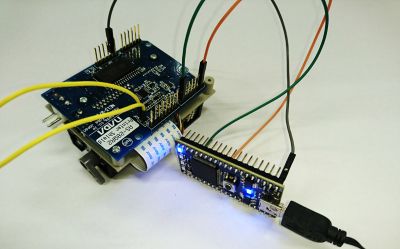

Step3 : NUCLEO-F401REとAS-289R2を接続します。
下記のように接続します

Step4 : ファームウェアをアップデートします

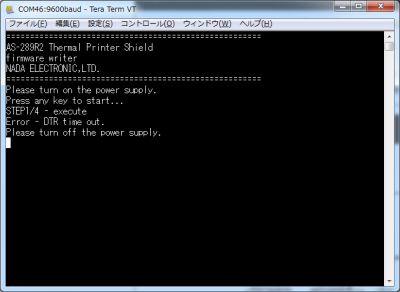

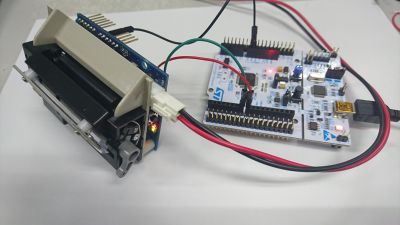

①NUCLEO-F401REの電源を投入し、TeraTerm等のターミナルアプリケーションで起動を確認してください。 【重要】この時、AS-289R2の電源はOFFにしてください ②ここで、AS-289R2に電源を投入します。電源を投入するとフィードスイッチの隣にあるLED2(アンバー色)が点灯しファームウェア更新モードとなります。 ③PCのEnterキーでファームウェアの更新が始まります。約3分程度かかります。 ファームウェア更新中は、絶対に電源を切らないでください。 ＊もし、STEP1/4、STEP2/4で下記エラーが発生した場合、AS-289R2の電源をOFFにし最初から作業を見直してください。
