Jetson Orin Nano用アルミケース

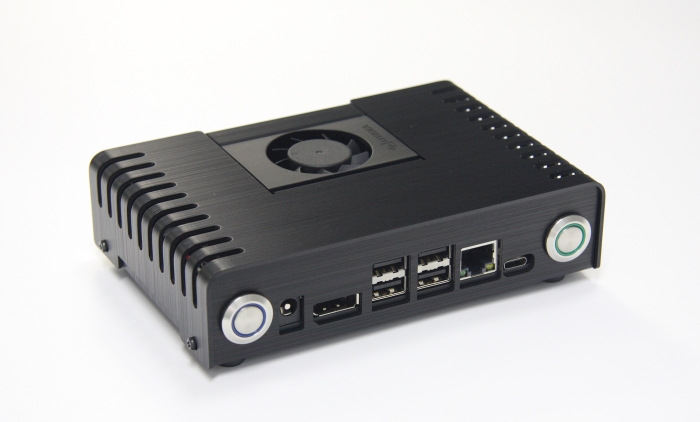

※写真のJetson Orin Nano Developer Kitと押しボタンスイッチは、本製品には含まれておりません。

販売店

	Jetson Orin Nano用アルミケース
	Jetson Orin Nano用アルミケース
	Jetson Orin Nano用アルミケース

特徴

熱伝導率の高いアルミ鋼材にヘアラインと黒アルマイトの表面処理をしたJetson Orin Nano Developer Kit用アルミケースです。
Φ16押しボタンスイッチ、microSDカード、M.2 type2280 SSD用ヒートシンク、GPIO配線、カメラ用フレキシブルケーブル、外部アンテナ用SMA-JACK端子の取り出しを考慮した設計です。
従来品のJetson Xavier NX用アルミケース、Jetson Nano用アルミケースのイメージはそのままに、更に追及いたしました。

仕様

3Dモデル

【Download】3D-STEP　 【Download】3D-IGES
【3D VIEW】https://a360.co/3NWjo06

組立方法

【PDF】Jetson Orin Nano用アルミケースの組立方法

STEP1：シャーシにゴム足を取付ける

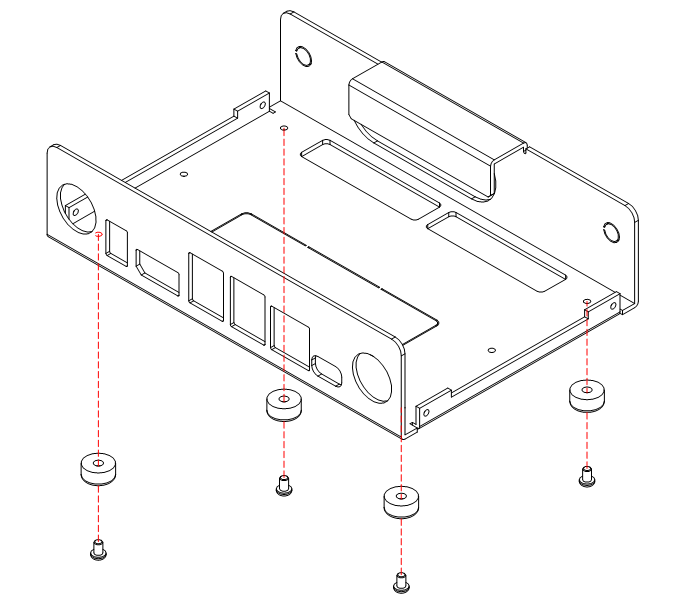

シャーシにゴム足(付属品)をM2.6x6ネジ(付属品)でネジ留めします。

STEP2：Jetson Orin Nano Developer Kitに基板取付金具を取付ける

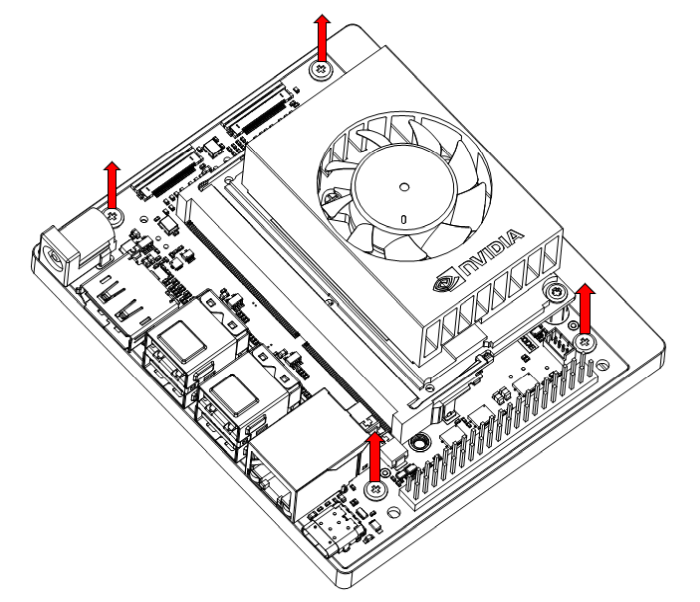

Jetson Orin Nano Developer Kitのタッピングネジを取外します。

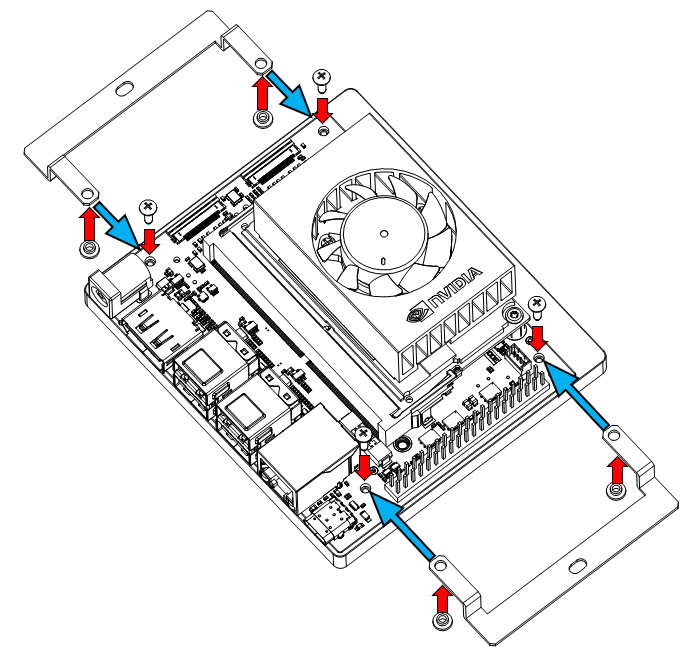

基板取付金具にブッシュ(付属品)を挿入し、M2x6タッピングネジ(付属品)でネジ留めします。

STEP3：シャーシにJetson Orin Nano Developer Kitを取付ける

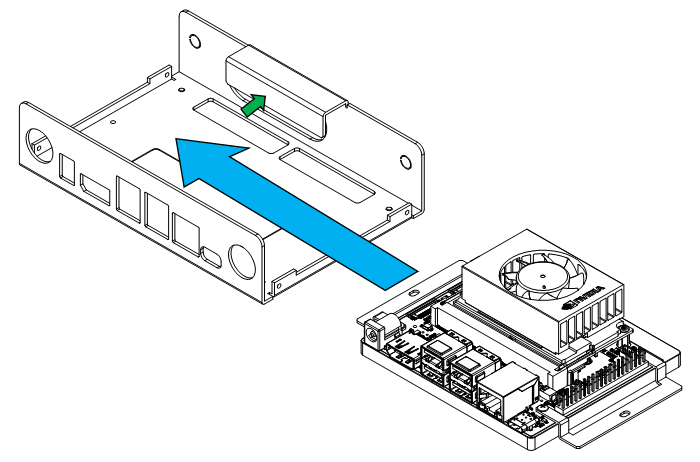

STEP2を青矢印の方向からシャーシに挿入し、Jetson Orin Nano Developer Kitのヒートシンクを緑矢印面に当てます。
緑矢印面に放熱用グリスを薄く塗ることで放熱効果が得られます。

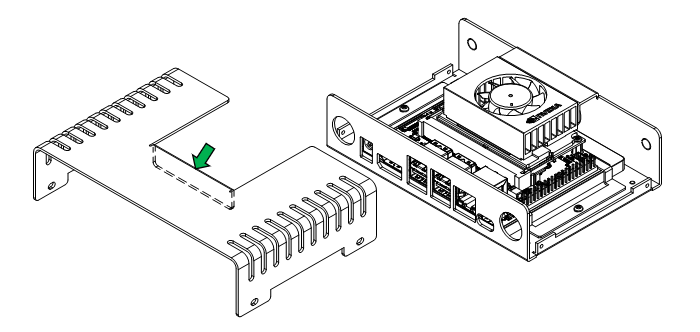

STEP4：カバーを取付ける
緑矢印面に放熱用グリスを薄く塗ることで放熱効果が得られます。

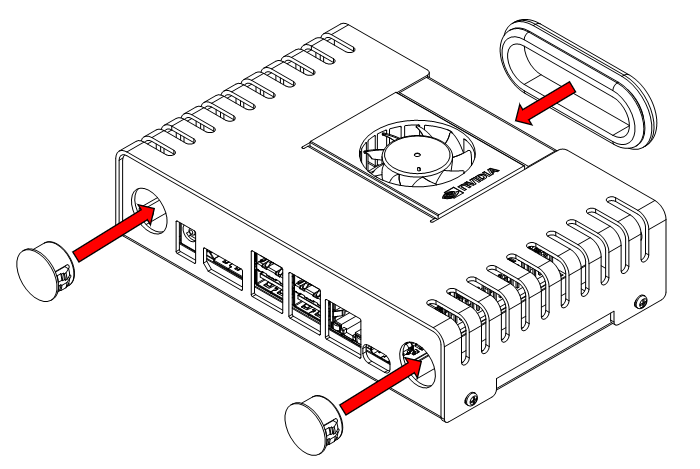

STEP5：ホールキャップ、グロメットを取付ける

パーツの追加について

押しボタンスイッチの取付について
前面2箇所にΦ16押しボタンスイッチが取付け可能になっております。

外部アンテナの取付について
シャーシ背面にあるΦ6.5円形ライナー部を押し込み、くり抜くことで、外部アンテナ用SMA-JACK端子が取付け可能になっております。
一度くり抜くと元に戻せません。

M.2 type2280 SSD用ヒートシンクの取付について
シャーシ底面にある四角ライナー部を押し込み、くり抜くことで、M.2 type2280 SSD用ヒートシンクの干渉を防止できます。
一度くり抜くと元に戻せません。
様々なM.2 type2280 SSD用ヒートシンクが発売されており、全てのヒートシンクに対応している訳ではございません。

カメラ用フレキシブルケーブル、GPIO用ケーブルについて
本体横のシャーシとカバーの隙間から取り出しが可能です。

放熱用グリスについて
組立方法STEP3・STEP4の説明部に放熱用グリスを薄く塗ることで筐体への放熱効果が得られます。
分厚く塗り過ぎるとグリスが垂れるのでご注意下さい。

Jetson Xavier NX Developer Kitの取付について
DisplayPort端子が使用できなくなりますが、取付け可能です。
