AS-289R(Arduino Printer Shield)

サポート


【PDF】制御コード一覧
Arduino UNO R3 サンプルスケッチ(サンプルプログラム)
GR-SAKURA サンプルプログラム
GR-KURUMI サンプルプログラム
mbed NXP LPC1768(ARM Cortex-M3) サンプルプログラム
mbed ST Nucleo F401RE(ARM Cortex-M4) サンプルプログラム
intel Galileo サンプルスケッチ(サンプルプログラム)
パソコン(Windows)とのUSB接続
記録紙(ロール紙)の交換方法
ステータスLED(アンバー色)について
テスト印字方法とHEXダンプ印字モード
【デモ】Nexus7から印字させる
【デモ】グラフを印字させる


Arduino UNO R3 サンプルスケッチ(サンプルプログラム)


Arduino UNO R3のサンプルスケッチと、その動画(Youtube)を公開します。
※DTR監視制御は行っておりません。
下記スケッチのダウンロード(Arduino UNO R3用)

/*
Model:AS-289R(Printer Shield)
Arduino UNO R3用 DTR制御無しサンプルコード
ナダ電子株式会社 特機課
NADA ELECTRONICS, LTD.
http://www.nada.co.jp
*/

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  // テキスト
  Serial.print("AS-289Rの印字サンプルです\r");
  Serial.print("Arduino UNO R3で動作中です\r");
  Serial.print("\r\r");  // 改行x2
  // QRコード
  byte GsQr[] = { 0x1D,0x78,0x4C,0x04,0x54,0x45,0x53,0x54 };  //QRコード
  Serial.write(GsQr, 8);
  Serial.print("\r\r\r\r\r\r");  // 改行x6

  delay(5000);  // 5sec
}

上記スケッチの動作動画(Youtube)




GR-SAKURA用 サンプルプログラム


【GR-SAKURAライブラリv2.00の場合】
上記Arduino UNO R3と同等のサンプルスケッチを公開します。
※DTR監視制御は行っておりません。
下記スケッチのダウンロード(GR-SAKURAライブラリv2.xx用)

/* GR-SAKURA Sketch Template V2.00 */

/*
Model:AS-289R(Printer Shield)
GR-SAKURA用 DTR制御無しサンプルコード
ナダ電子株式会社 特機課
NADA ELECTRONICS, LTD.
http://www.nada.co.jp
*/

#include <Arduino.h>

void setup(){
    Serial1.begin(9600);
}

void loop(){
    // テキスト
    Serial1.print("AS-289Rの印字サンプルです\r");
    Serial1.print("GR-SAKURAで動作中です\r");
    Serial1.print("\r\r");  // 改行x2
    // QRコード
    byte GsQr[] = { 0x1D,0x78,0x4C,0x04,0x54,0x45,0x53,0x54 };  //QRコード
    Serial1.write(GsQr, 8);
    Serial1.print("\r\r\r\r\r\r");  // 改行x6

    delay(5000);  // 5sec
}


【GR-SAKURAライブラリv1.xxの場合】
上記Arduino UNO R3と同等のサンプルスケッチを公開します。
※DTR監視制御は行っておりません。
下記スケッチのダウンロード(GR-SAKURAライブラリv1.xx用)

/*GR-SAKURA Sketch Template Version: V1.08*/

/*
Model:AS-289R(Printer Shield)
GR-SAKURA用 DTR制御無しサンプルコード
ナダ電子株式会社 特機課
NADA ELECTRONICS, LTD.
http://www.nada.co.jp
*/

#include <rxduino.h>

void setup()
{
  Serial.begin(9600, SCI_SCI0P2x);
}

void loop()
{
  // テキスト
  Serial.print("AS-289Rの印字サンプルです\r");
  Serial.print("GR-SAKURAで動作中です\r");
  Serial.print("\r\r");  // 改行x2
  // QRコード
  byte GsQr[] = { 0x1D,0x78,0x4C,0x04,0x54,0x45,0x53,0x54 };  //QRコード
  Serial.write(GsQr, 8);
  Serial.print("\r\r\r\r\r\r");  // 改行x6

  delay(5000);  // 5sec
}

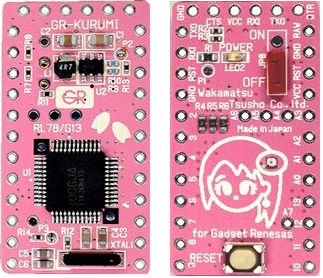

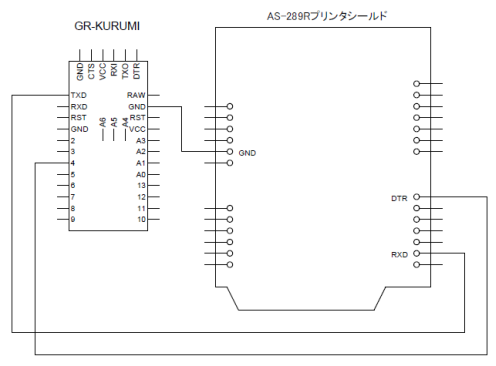

GR-KURUMI用 サンプルスケッチ(サンプルプログラム)

上記Arduino UNO R3と同等のサンプルスケッチを公開します。
※DTR監視制御は行っておりません。
下記スケッチのダウンロード(GR-KURUMI用)


/*GR-KURUMI Sketch Template Version: V1.06*/

/*
Model:AS-289R(Printer Shield)
GR-KURUMI用 DTR制御無しサンプルコード
ナダ電子株式会社 特機課
NADA ELECTRONICS, LTD.
http://www.nada.co.jp
*/

#include <Arduino.h>

void setup() {
  Serial.begin(9600);
}

void loop() {
  // テキスト
  Serial.print("AS-289Rの印字サンプルです\r");
  Serial.print("GR-KURUMIで動作中です\r");
  Serial.print("\r\r");  // 改行x2
  // QRコード
  byte GsQr[] = { 0x1D,0x78,0x4C,0x04,0x54,0x45,0x53,0x54 };  //QRコード
  Serial.write(GsQr, 8);
  Serial.print("\r\r\r\r\r\r");  // 改行x6

  delay(5000);  // 5sec
}

※GR-KURUMIを5Vで動作させています

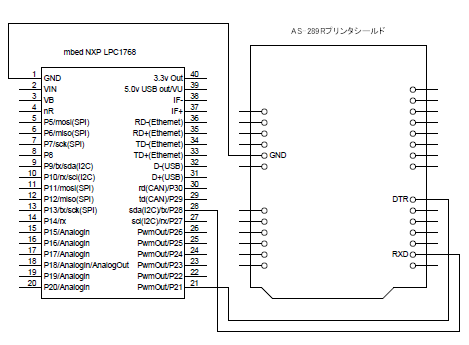

mbed NXP LPC1768(ARM Cortex-M3) サンプルプログラム

上記Arduino UNO R3と同等のサンプルプログラムを公開します。
※DTR監視制御は行っておりません。
下記プログラムのダウンロード(mbed NXP LPC1768用)

/*
Model:AS-289R(Printer Shield)
mbed NXP LPC1768用 DTR制御無しサンプルコード
ナダ電子株式会社 特機課
NADA ELECTRONICS, LTD.
http://www.nada.co.jp
*/

#include "mbed.h"

Serial device(p28, p27);  // tx(p28), rx(p27)

int main()
{
    while(1) {
        device.printf("AS-289Rの印字サンプルです\r");
        device.printf("mbed NXP LPC1768で動作中です\r");
        device.printf("\r\r");  // 改行x2
        // QRコード
        char GsQr[] = { 0x1D,0x78,0x4C,0x04,0x54,0x45,0x53,0x54 };  //QRコード
        for (int i = 0; i < sizeof(GsQr); i++) {
            device.putc(GsQr[i]);
        }
        device.printf("\r\r\r\r\r\r");  // 改行x6

        wait(5.0);  // 5Sec
    }
}

※mbed NXP LPC1768のデジタルI/Oピンは5Vトレラントです



mbed ST Nucleo F401RE(ARM Cortex-M4) サンプルプログラム

上記Arduino UNO R3と同等のサンプルプログラムを公開します。
※DTR監視制御は行っておりません。
下記プログラムのダウンロード(mbed ST Nucleo F401RE用)

/*
Model:AS-289R(Printer Shield)
mbed ST Nucleo F401RE用 DTR制御無しサンプルコード
ナダ電子株式会社 特機課
NADA ELECTRONICS, LTD.
http://www.nada.co.jp
*/

#include "mbed.h"

Serial device(D1, D0);  // tx(D1), rx(D0)

int main()
{
    while(1) {
        device.printf("AS-289Rの印字サンプルです\r");
        device.printf("mbed ST Nucleo F401REで動作中です\r");
        device.printf("\r\r");  // 改行x2
        // QRコード
        char GsQr[] = { 0x1D,0x78,0x4C,0x04,0x54,0x45,0x53,0x54 };  //QRコード
        for (int i = 0; i < sizeof(GsQr); i++) {
            device.putc(GsQr[i]);
        }
        device.printf("\r\r\r\r\r\r");  // 改行x6

        wait(5.0);  // 5Sec
    }
}

※D0(Rx) D1(Tx)をUSARTとして使用するには、ST Nucleo F401REの裏面にある「SB62」「SB63」をブリッジする必要があります。 本機接続GPIOは5Vトレラントです。


intel Galileo サンプルスケッチ(サンプルプログラム)

上記Arduino UNO R3と同等のサンプルスケッチを公開します。
※DTR監視制御は行っておりません。
下記スケッチのダウンロード(intel Galileo用)

/*
Model:AS-289R(Printer Shield)
intel Galileo用 DTR制御無しサンプルコード
ナダ電子株式会社 特機課
NADA ELECTRONICS, LTD.
http://www.nada.co.jp
*/

void setup() {
  // put your setup code here, to run once:
  Serial1.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
  // テキスト
  Serial1.print("AS-289Rの印字サンプルです\r");
  Serial1.print("intel Galileoで動作中です\r");
  Serial1.print("\r\r");  // 改行x2
  // QRコード
  byte GsQr[] = { 0x1D,0x78,0x4C,0x04,0x54,0x45,0x53,0x54 };  //QRコード
  Serial1.write(GsQr, 8);
  Serial1.print("\r\r\r\r\r\r");  // 改行x6

  delay(5000);  // 5sec
}

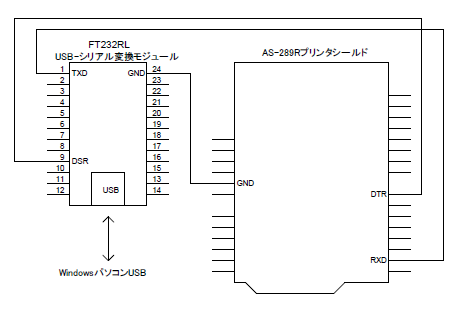

パソコン(Windows)とのUSB接続

パソコン(Windows)のUSBポートで制御するには、USB仮想COMポートによる接続が可能です。
【動作確認済モジュール】秋月電子様、FT232RL USBシリアル変換モジュール
FTDI社のドライバーをインストールし、Tera Term等のターミナルエミュレータで制御が可能です。

TeraTermを起動し、キーボードから「1」「2」「3」「Enter」「Enter」「Enter」・・「4」「5」「6」「Enter」「Enter」「Enter」・・と入力した場合のサンプル動画です。


記録紙(ロール紙)の交換方法

①レバーを下げ、プラテンを外します。
②記録紙(ロール紙)を入れます。
③プラテンを取付けます。
ペーバーエンド時、ヘッドアップ時は、LED2(アンバー色)が点滅します。



ステータスLED(アンバー色)について

ステータスLED(アンバー色)は以下の条件時に点滅します。
条件点滅周期解除
ペーパーエンド1秒記録紙(ロール紙)補充して下さい
ヘッドアップ1秒プラテンをロック(固定)して下さい
サーマルヘッド(印字ヘッド)エラー0.1秒サーマルヘッド(印字ヘッド)の故障です


テスト印字とHEXダンプ印字モード

フィードスイッチ(SW1)を押したまま電源を投入するとテスト印字が行われ、
そのままHEXダンプ印字モードに移行します。
電源を再投入することでHEXダンプ印字モードが解除されます。

HEXダンプ印字モードとは、
シリアルで入力されたデータをHEX(16進)コードで印字するモードです。
この機能を使用する事により 入力データのチェックを行う事が出来ます。
1ライン分のデータを受信した時点において、HEXダンプの印字を行います。
1ライン分以下の場合は、FEEDスイッチを押す事により印字を行います。


・テスト印字サンプル


【デモ】Nexus7から印字させる

Nexus7から印字動作させるデモです。
AS-289RにGR-SAKURAとBluetoothモジュールを接続、Nexus7から印字する様子です。
Nexus7にはAndroidSDKサンプルのBluetoothChatを利用しました。

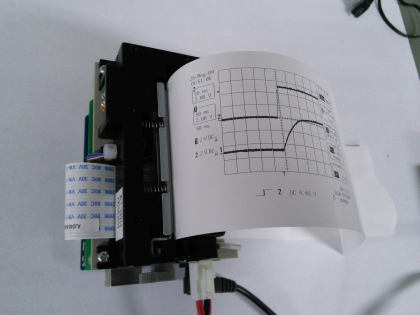

【デモ】グラフを印字させる

ビットイメージの制御コマンドでグラフを印字させてみました。
